Fabriquer sa planche de kitesurf 100% carbone!
Fabrication matériaux composite:
Carbone, résine epoxy, mousse haute densité PVC Herex C70.
Vous êtes intérressé par un bon plan pour avoir du tissu carbone contactez moi: Laurent _ jim @ hotmail.com
(Cet été du 01/07/07 au 30/08/07, impossible de vous répondre, je n'ai pas internet sur mon spot de kite!!! Désolé.)
Voir les échantillons utilisés cliquez sur le lien: échantillons

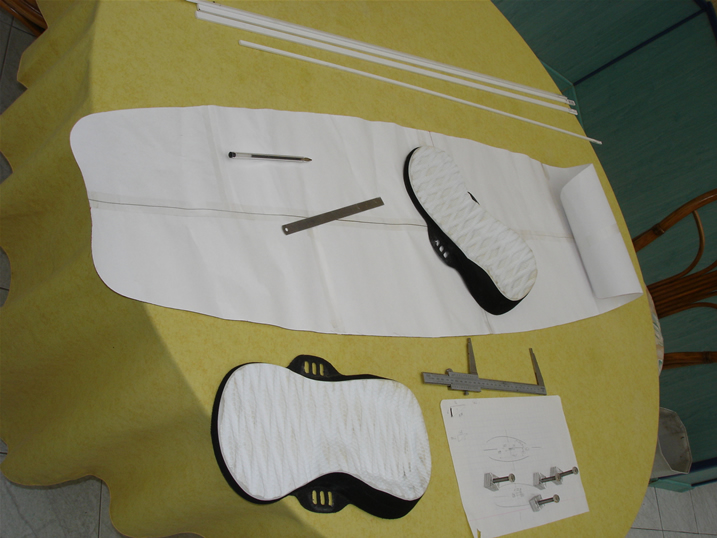

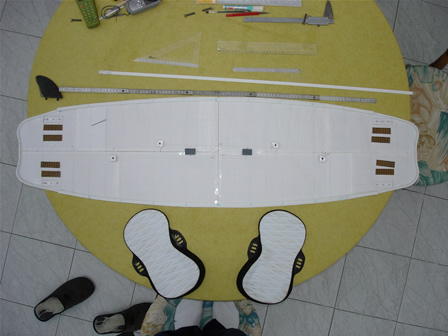

Decoupe du modele en papier imprimé grace à une photo d'une planche deja existante :
|

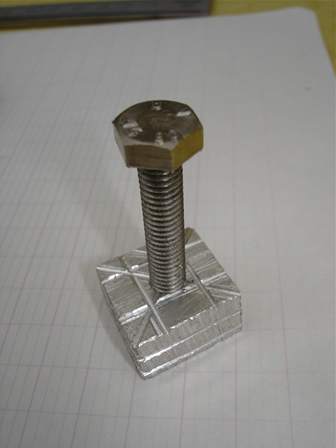

Création des inserts en alluminium, percés et taraudés :
|
Mise en forme des champs en ABS ( baguette pvc casto 10x5x1000 ) trempées dans de l'eau bouillante pour leur donner la forme du contour.
|
Visualisation.
|

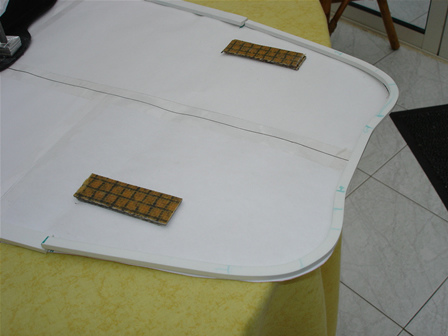

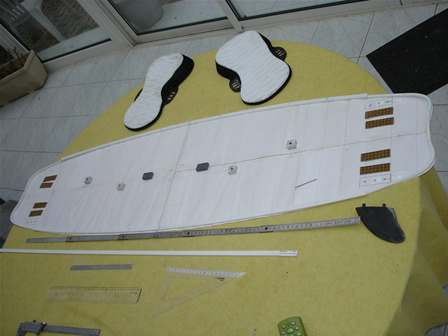

Visualisation et préparation des renforts de centrage d'ailerons
|

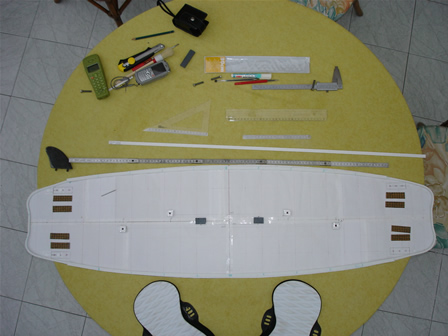

Tracé de l'emplacement des renforts.
|
 |
 |

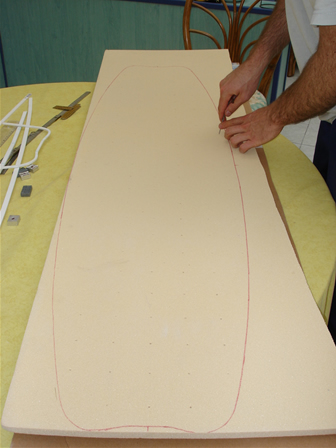

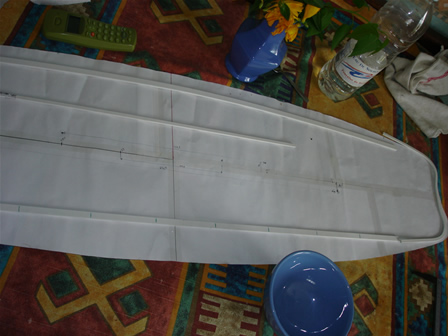

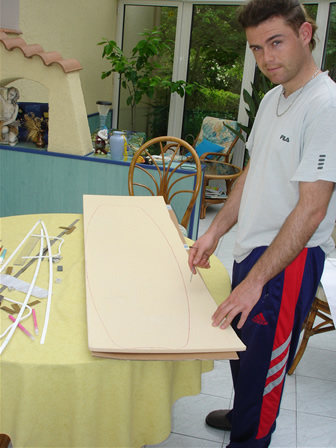

Traçage du contour sur la mousse PVC Herex.
|

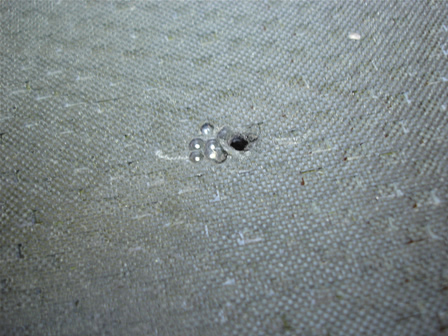

Perforation de la mousse PVC Herex tout les 5 cm. (Trou de 2 mm, permet le passage de la résine entre la carène et le pont)
|

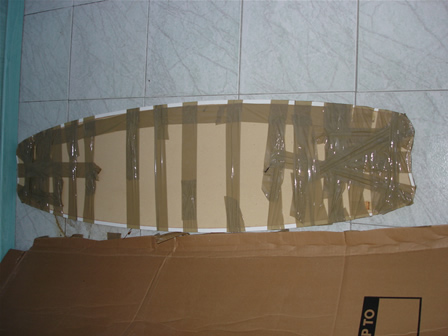

Collage des champs sur la mousse PVC Herex préalablement rainurée.
|
Séchage rapide de la colle par élévation de température.
|

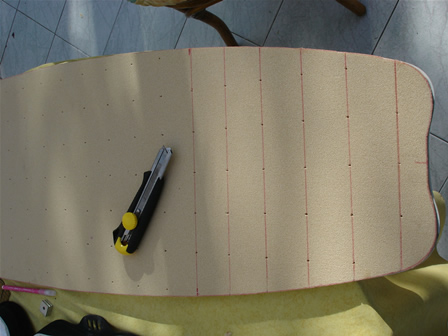

Réduction d'épaisseur des deux extrémitées de la planche (des entailles au cuter permettent de controler l'épaisseur du ponçage)
|

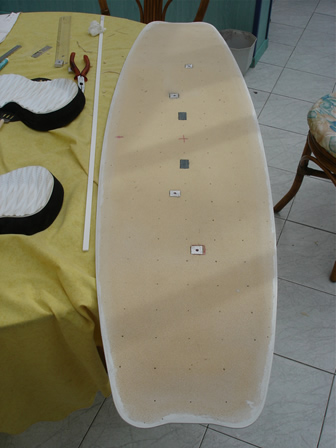

Collage des inserts
|

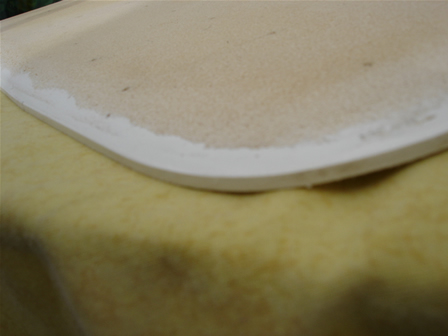

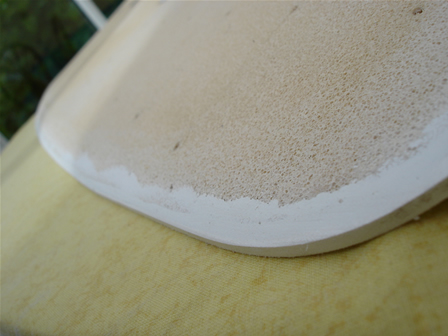

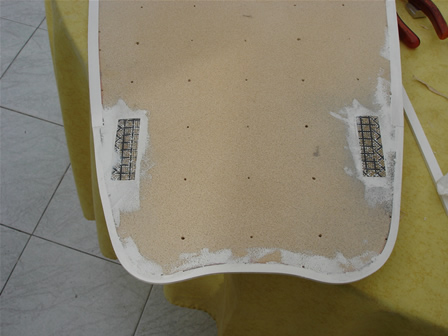

Masticage pour combler l'espace entre le champ et la mousse.
|
 |
Masticage pour combler l'espace entre le renfort et la mousse.
|
Préparation de la table à scoop cirage.
|

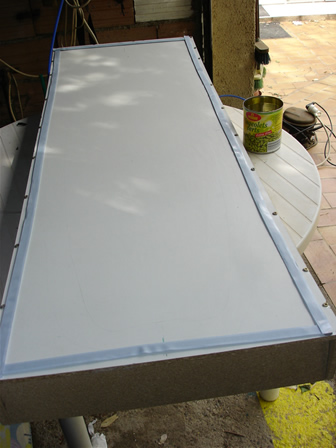

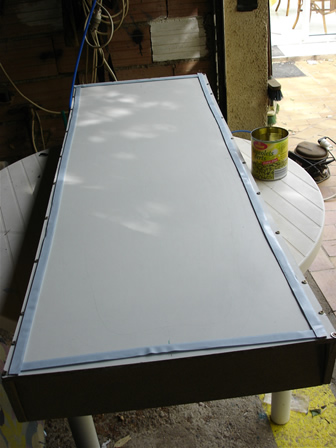

Préparation de la table à scoop mise en place du joint pour la mise sous vide.
|

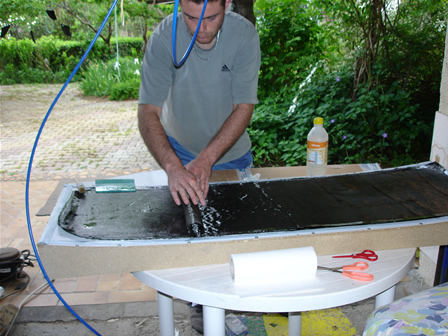

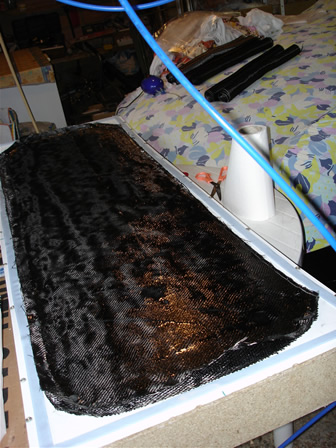

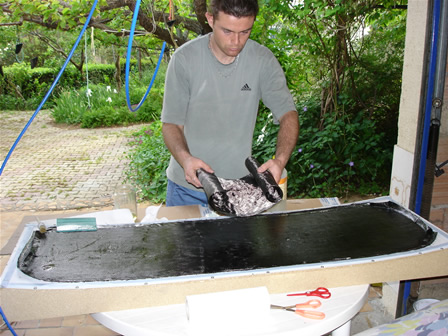

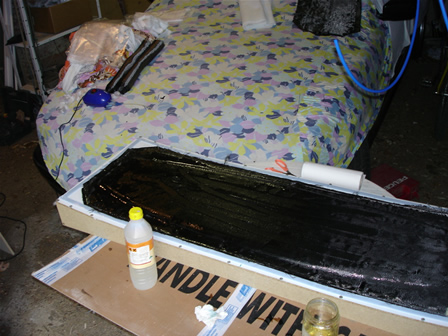

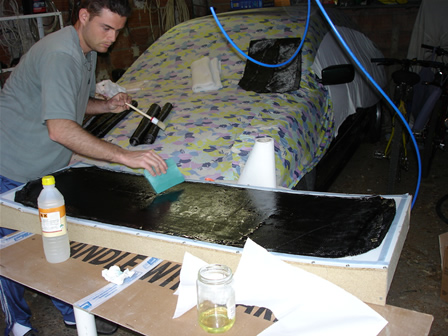

Imbiber le premier plis de carbone préalablement découpé avec la résine époxy.
|
 |

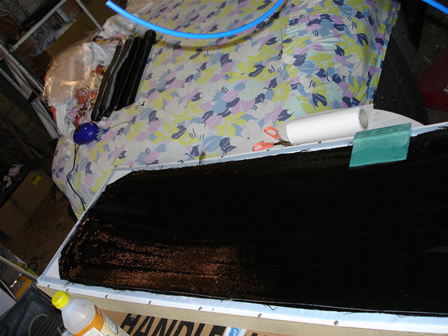

Mise en place du 2eme plis de carbone.
|

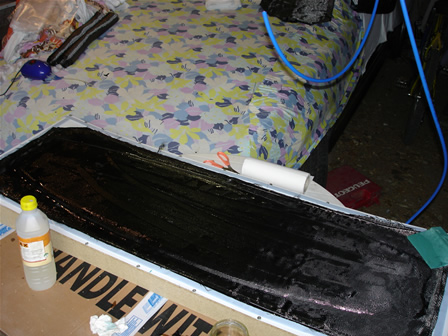

Mise en place du 3eme plis de carbone.
|
 |

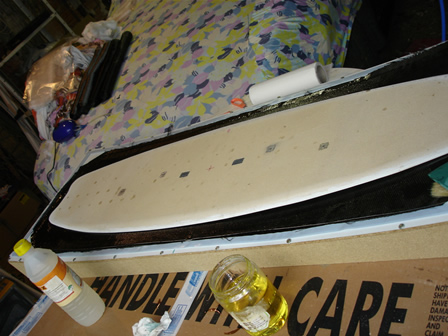

Positionnement de la mousse au centre de la planche à scoop.
|
 |
Mise en place du 1er plis de carbone du pont.
|
Mise en place du 2eme plis de carbone du pont.
|

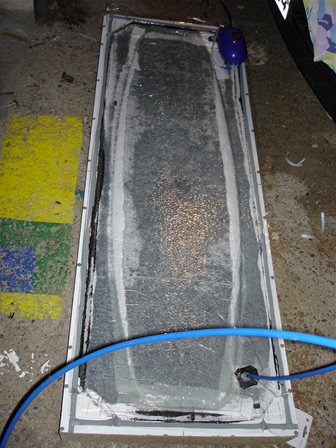

Mise en place du dispositif de mise sous vide 1-Tissu d'arrachage 2-Film plastique perforé 3-Matelas de drainage 4-Bache à vide 5-Valve d'aspiration .
|
|
Mise en place du dispositif de pompage de l'air. Pompe d'aquarium avec clapet inversé ou Compresseur de frigo branché sur la depression
|
 |

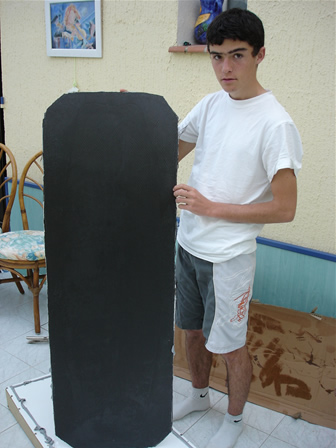

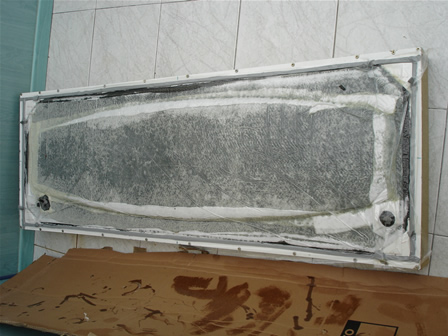

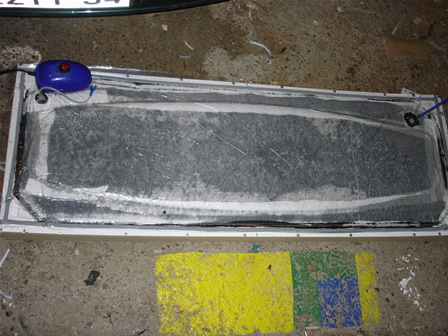

12 heures plus tard: polymérisation terminé.
|

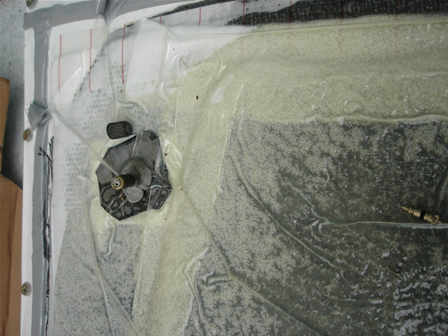

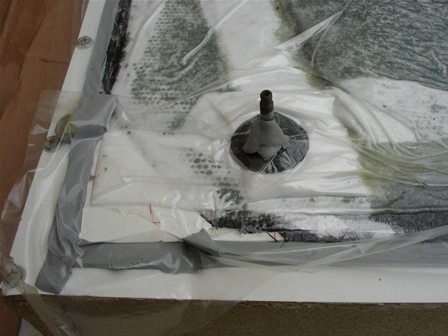

On peut apercevoir la valve de vélo pour l'extraction de l'air.
|

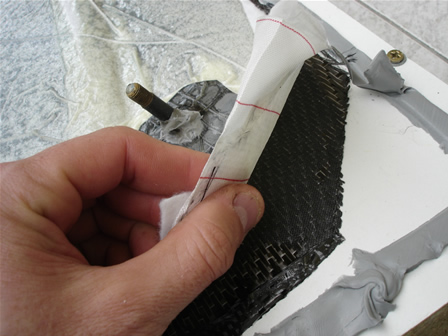

| Décollage du tissu d'arrachage. | |
 |
 |

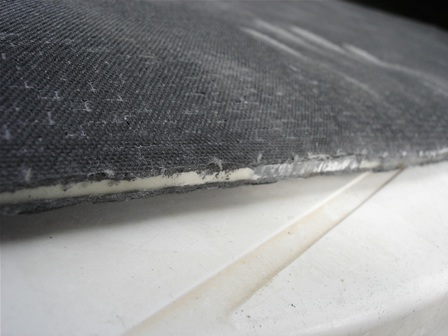

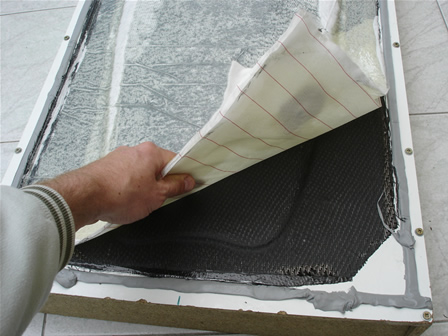

Décollage du tissu d'arrachage, résultat impeccable !!!
|
 |
 |

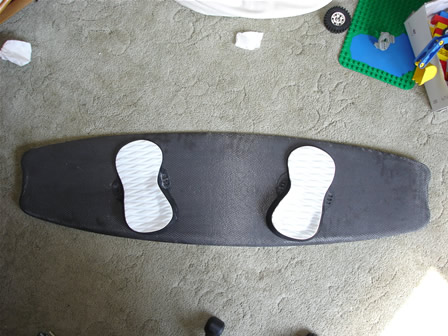

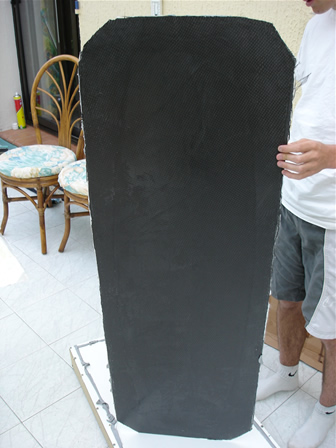

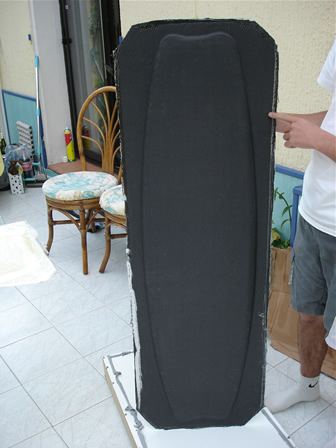

Voila le pont:
|

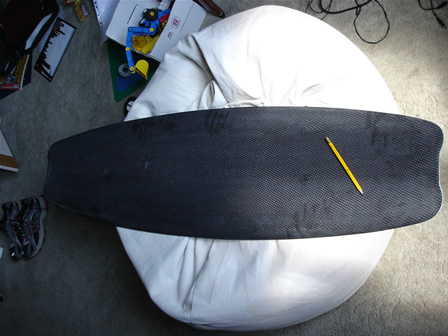

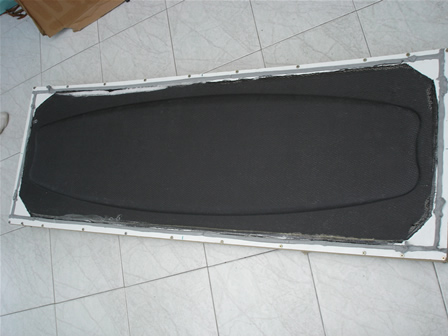

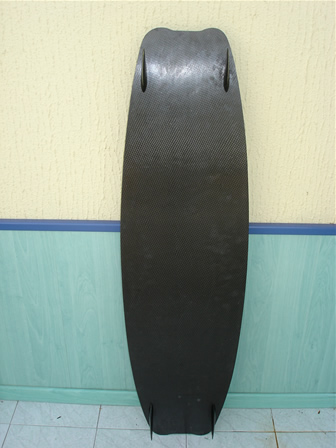

Voila la carène:
|
 |

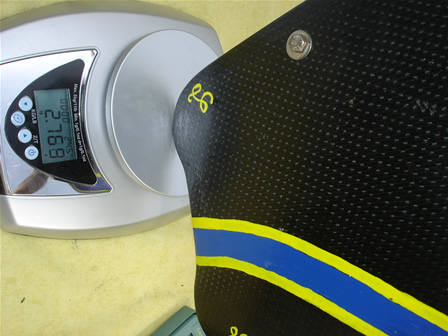

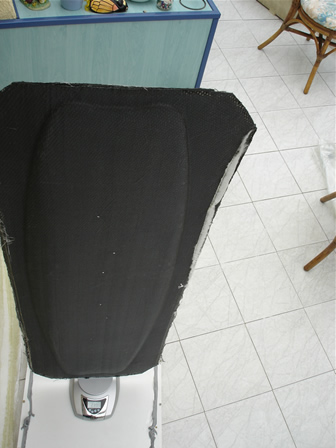

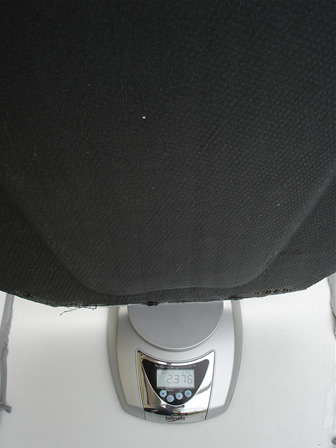

Le verdict: 2.376 kg avec le surplus des cotés.
|
 |

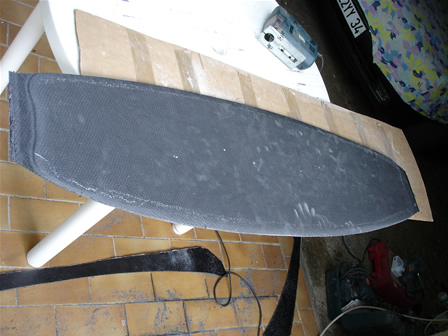

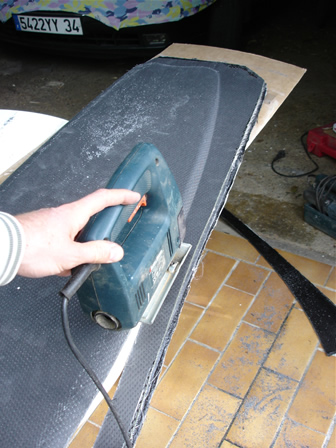

Découpage du surplus à la scie sauteuse, approché à 1 mm du champ.
|
 |
 |
Il faut terminer l'approche à la ponceuse pour un résultat parfait.
|

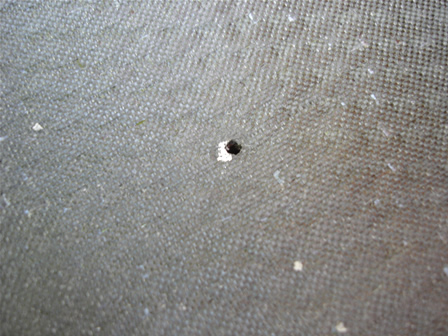

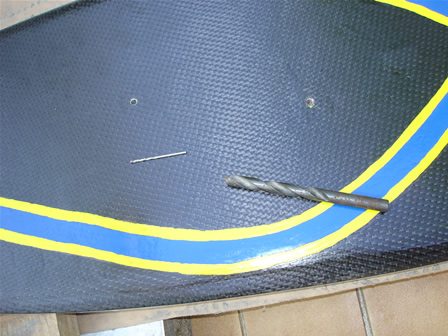

Retrouver le perçage des inserts avec un tout petit foret.
|
 |

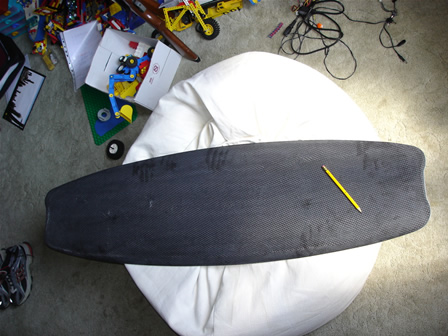

Partie déco, choix du motif, esquisse au crayon.
|
 |
 |

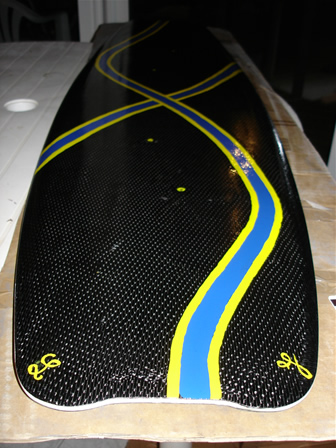

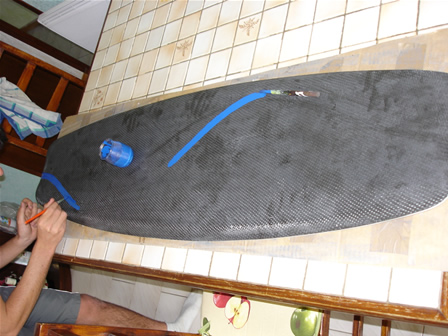

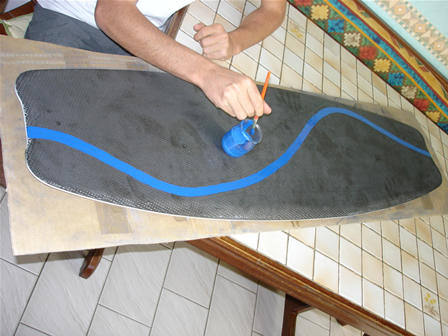

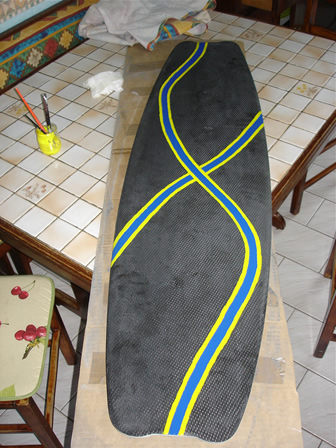

Peinture polyuréthane.
|
 |
 |
 |

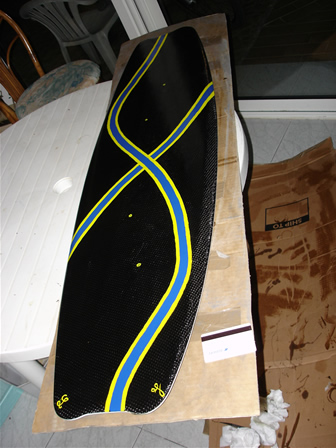

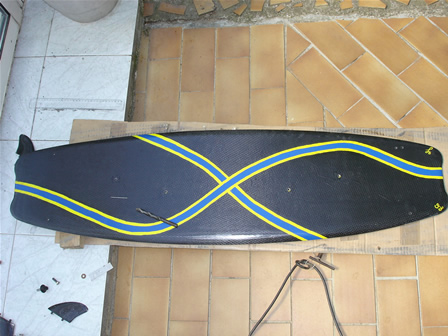

Vernissage à la résine époxy passée et tirée à l'aide d'une carte de crédit.
|
 |
 |
 |

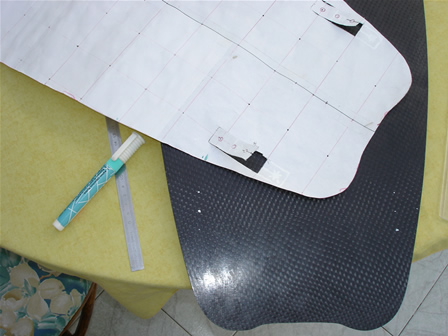

Pointage des perçages de fixation d'aileron
|
 |
 |

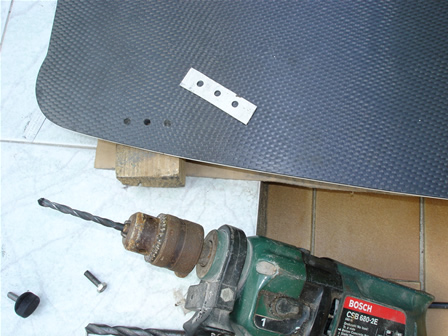

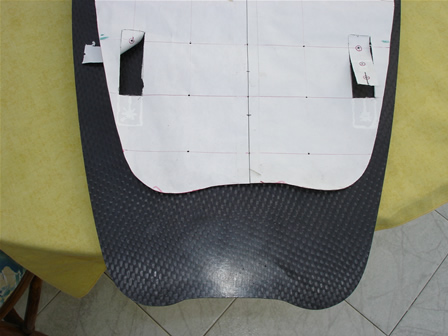

Perçage à l'aide d'un masque de perçage.
|

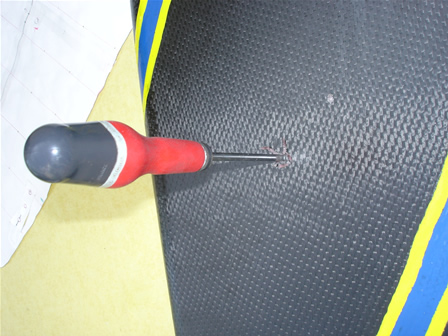

Enlèvement de la cire de bougie qui comblait les taraudages.
|

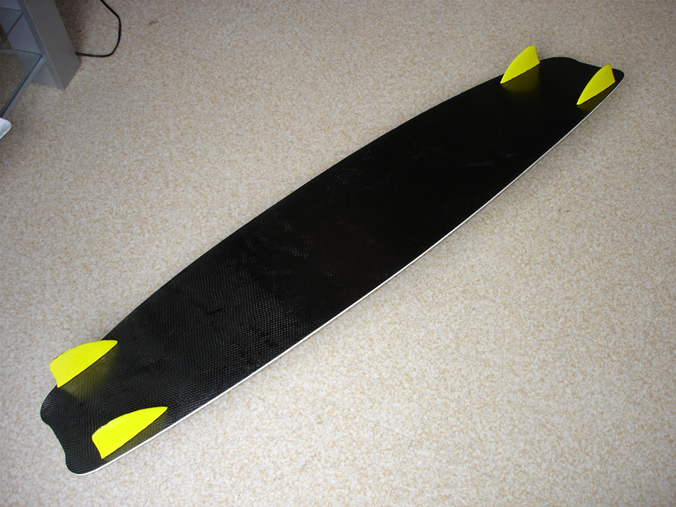

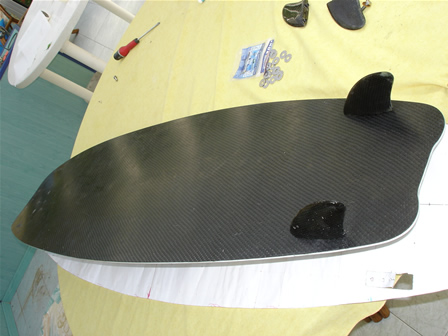

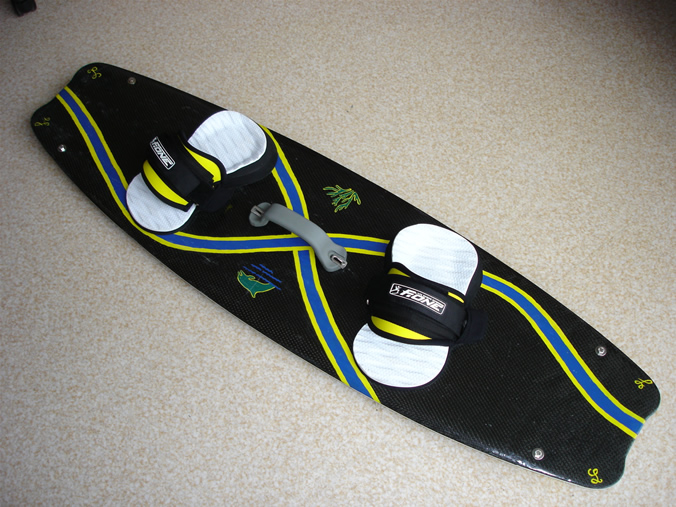

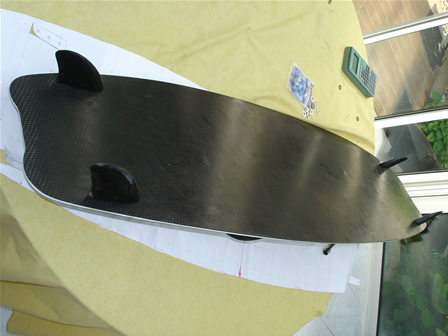

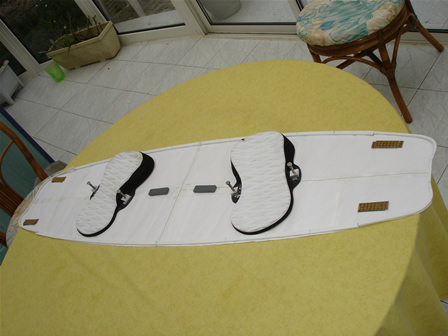

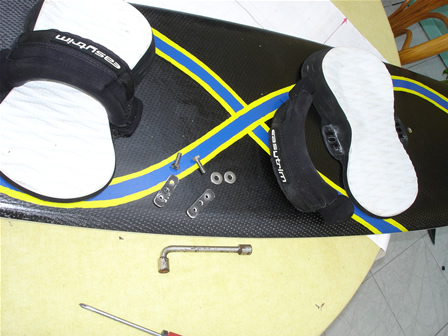

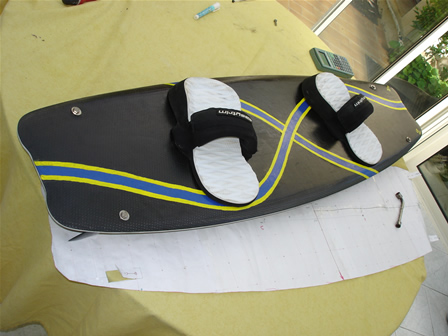

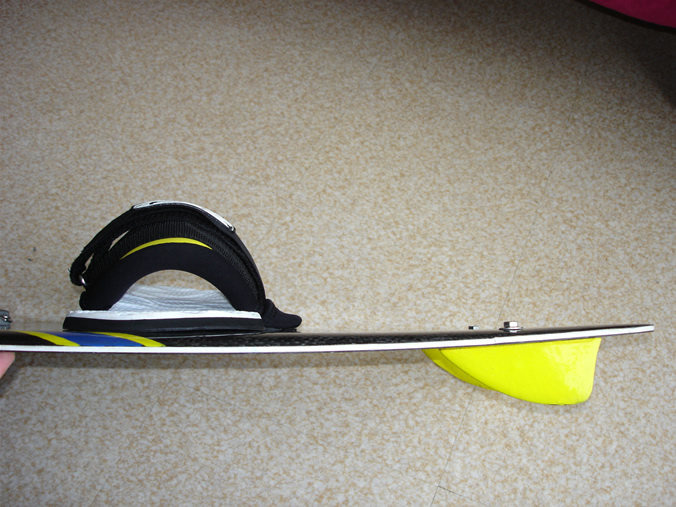

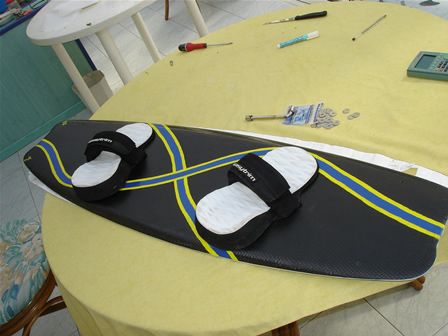

Montage:
|
|
 |
 |
 |
 |
 |
 |
 |

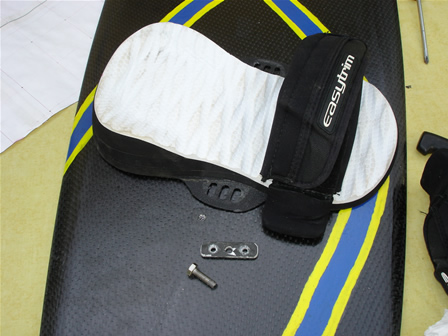

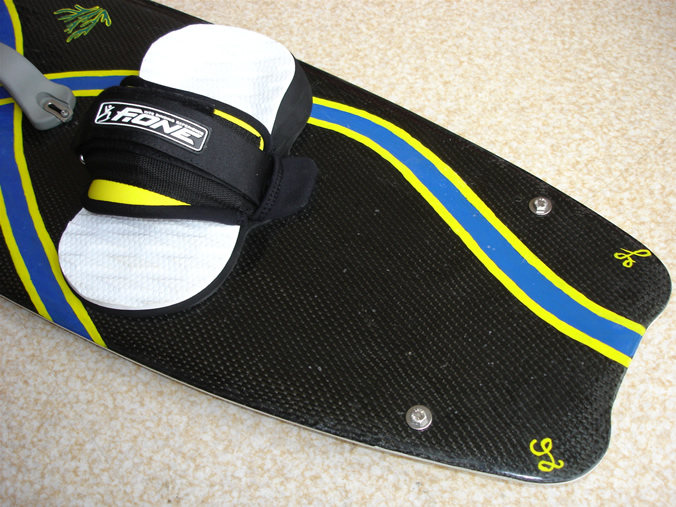

Foot strap Fone plus ergonomique que des straps classiques, meilleur confort en navigation.
Retroussez vos manches et envoyez moi vos résultats !!! Bon courage.
